ArcGIS地质图标注全攻略：5种高级技巧提升地图专业度

引言

看着满屏密密麻麻的文字压盖，是不是心态瞬间崩了？
还在用最原始的方式“硬磨”，一个个手动去调整注记文字？
辛辛苦苦画了一周的地质图，结果因为“标注不规范”被甲方打回重做？
——千万别让糟糕的标注，毁了你的数据。

地质符号和注记是地质图的 "专业语言"，通过图形、颜色、文字和数字的组合，精确表达地质体的时空分布、物质组成和构造特征。对于GIS专家而言，掌握ArcGIS地质图标注的高级技巧是提升地图专业度的关键。我国现行标准为GB/T 958-2015《区域地质图图例》和DZ/T 0179-2025《地质图用色标准及用色原则》，这为我们的制图工作提供了统一规范。

ArcGIS Pro作为功能强大的地理信息系统软件，不仅支持基础的地图制作，更能实现上下标、分式标注、曲线标注、引线标注及掩膜标注等高级操作。今天，带大家解锁5个ArcGIS“黑科技”，把原本耗时一天的标注工作压缩到10分钟，让你的图纸不仅科学严谨符合国标，更专业美观让人挑不出毛病。

技巧一：地质代号上下标的完美实现

地质制图人员在ArcGIS中经常需要标注带有上下标的地质代号。传统方法是在布局视图手动添加文本，效率极低。通过标注表达式，我们可以自动化处理这一过程。

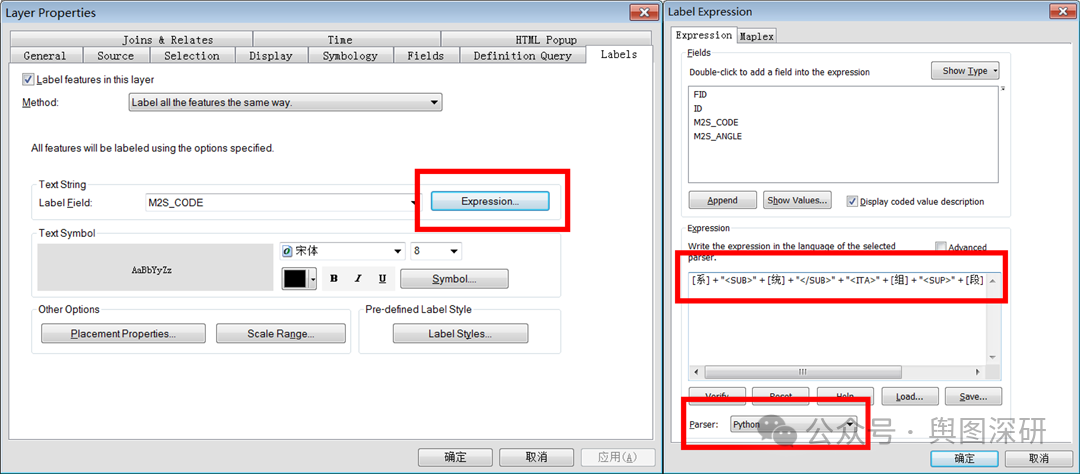

根据地质代号的标注规范，‘系’为正常标注，‘统’为下标，‘组’为斜体，‘段’为斜体且上标。运用数据分列将地层代号拆分为“系、统、组、段”4个字段。在图层属性->标注->表达式中，输入以下代码。

Python表达式参考：

[系] + "<SUB>" + [统] + "</SUB>" + "<ITA>" + [组] + "<SUP>" + [段] + "</SUP>" + "</ITA>"

VBScript表达式参考：

[系] & "<SUB>" & [统] & "</SUB>" & "<ITA>" & [组] & "<SUP>" & [段] & "</SUP>" & "</ITA>"

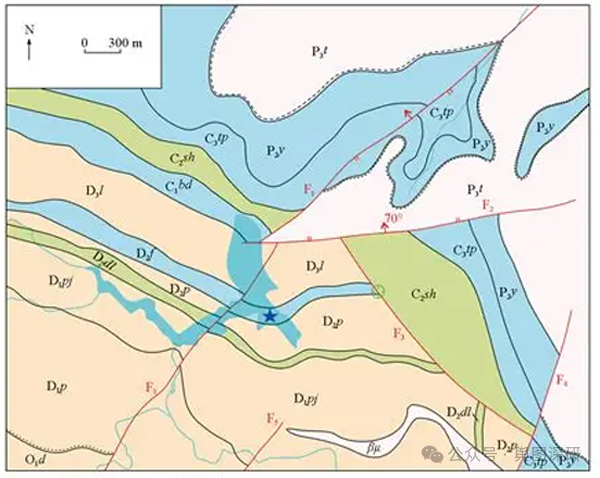

确定后，打开图层标注(lable)，效果见下图。

注意：ArcGIS中JScript、Python、VBScript的特殊标记语法通用，但Python语法对空字段的处理更为宽容。

技巧二：分式标注 ——让杂乱数据“排好队”

在很多地质图件中，常需要用到分数表现形式表达多个字段内容。分式标注简直就是强迫症的福音，它本质是多行标注的延伸，用一条横线将信息隔开，清晰明了。

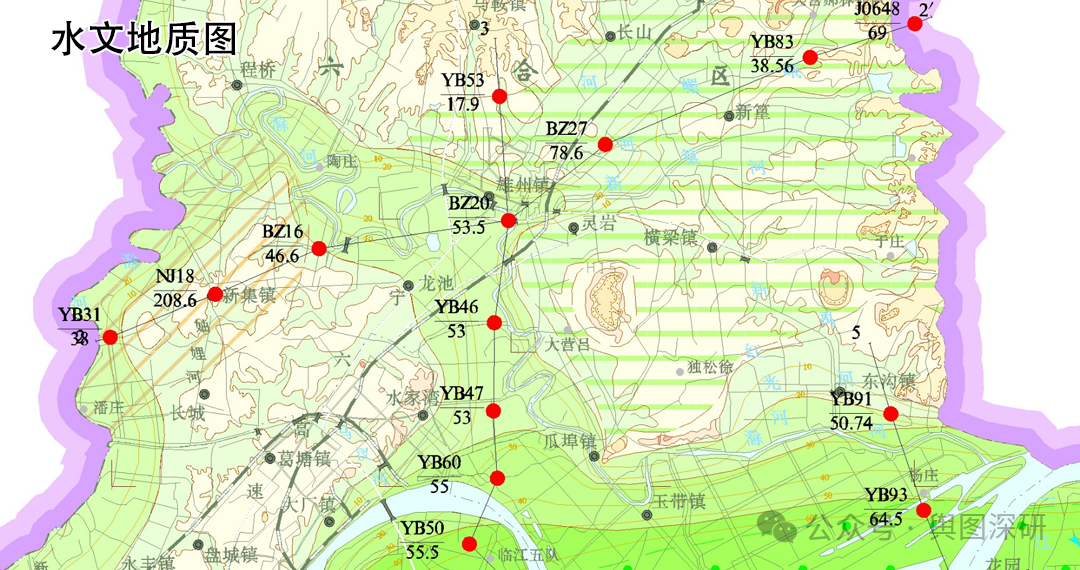

以水文地质图为例，钻孔常需用分式形式表达钻孔编号和水位埋深。在图层属性->标注->表达式中，输入以下代码。

Python表达式参考：

[钻孔编号] + "\n" + u"——————" + "\n" + [水位埋深]

VBScript表达式参考：

[钻孔编号] & vbNewLine & "——————" & vbNewLine & [水位埋深]

技巧三：弯曲标注——优化线性要素表达

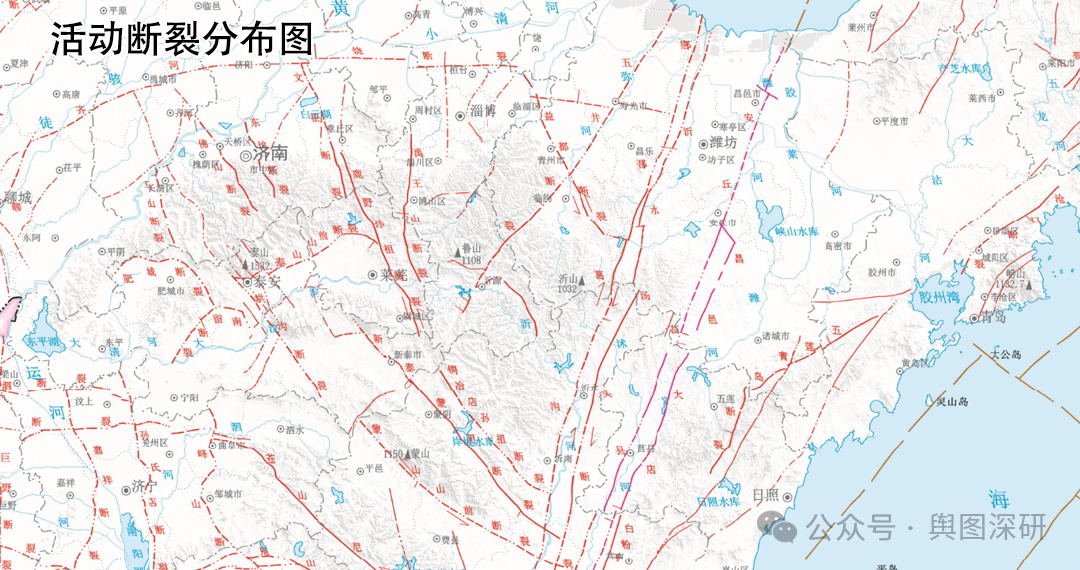

针对断裂带、河流等弯曲线性要素，默认的平行标注往往不够美观。使用弯曲标注（Curved）可以让文字沿线条自然流动，大幅提升地图的可读性。

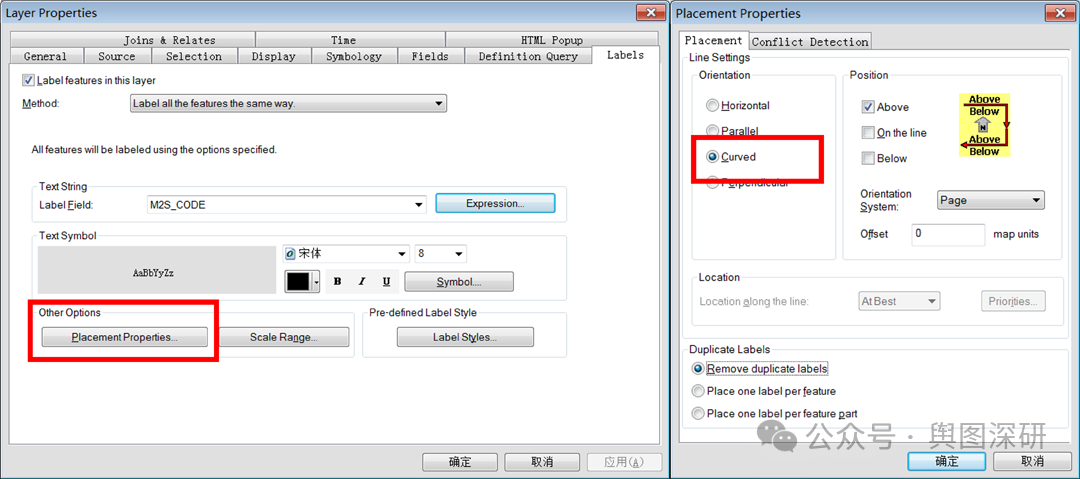

在【图层属性】对话框的【标注】选项卡中单击【放置属性】，在弹出的对话框中设置【方向】为【弯曲】即可。

让文字顺着线条呼吸，地图也有了生命。

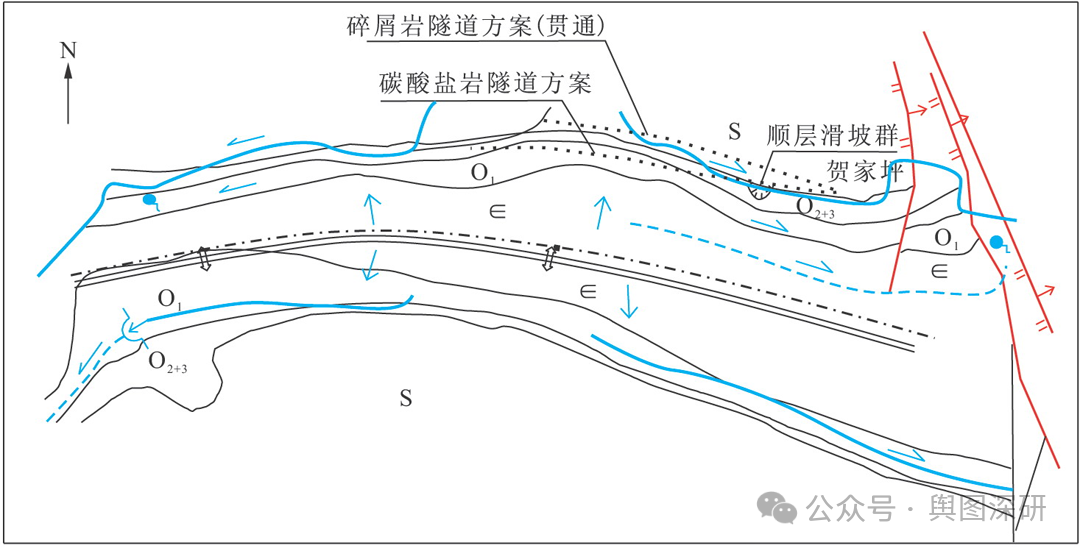

技巧四：引线标注——“松绑”拥挤的图面

地质现象复杂，各类要素挤在一起，标注根本“下不去脚”？ 强行标注只会导致文字重叠。引线标注通过引线将文字与地质要素本身连接，是解决冲突的理想方案。

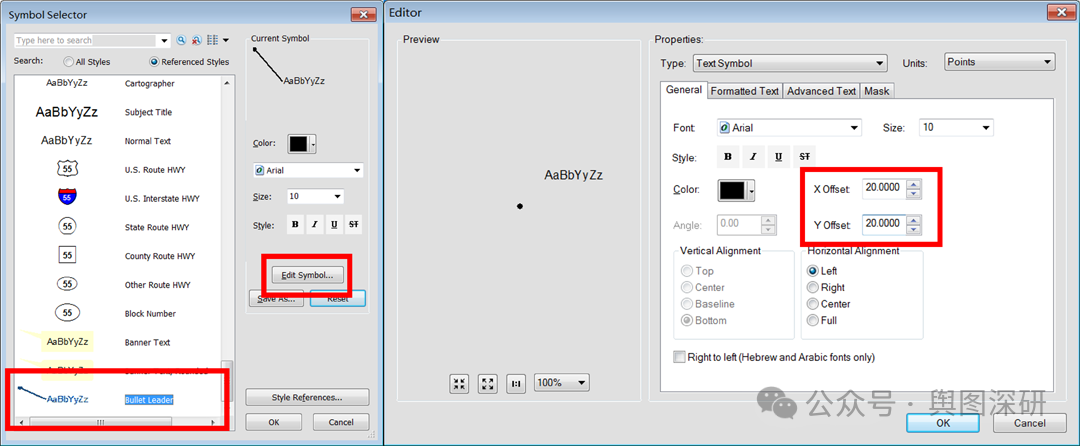

在【图层属性】对话框的【标注】选项卡中单击【符号】，拉到默认符号的底部，选择【项目符号牵引线】，点击【编辑符号】，设置x,y偏移即可。

技巧五：掩膜标注——“文字处断线”避免压盖

这是最见功力的一招。 等值线穿过文字，常导致读图困难？这是很多地质图的通病。掩膜标注能实现“文字处断线”的效果，是增强地图表现力的高级手段，让地图瞬间具备出版级质感。

实施三步曲

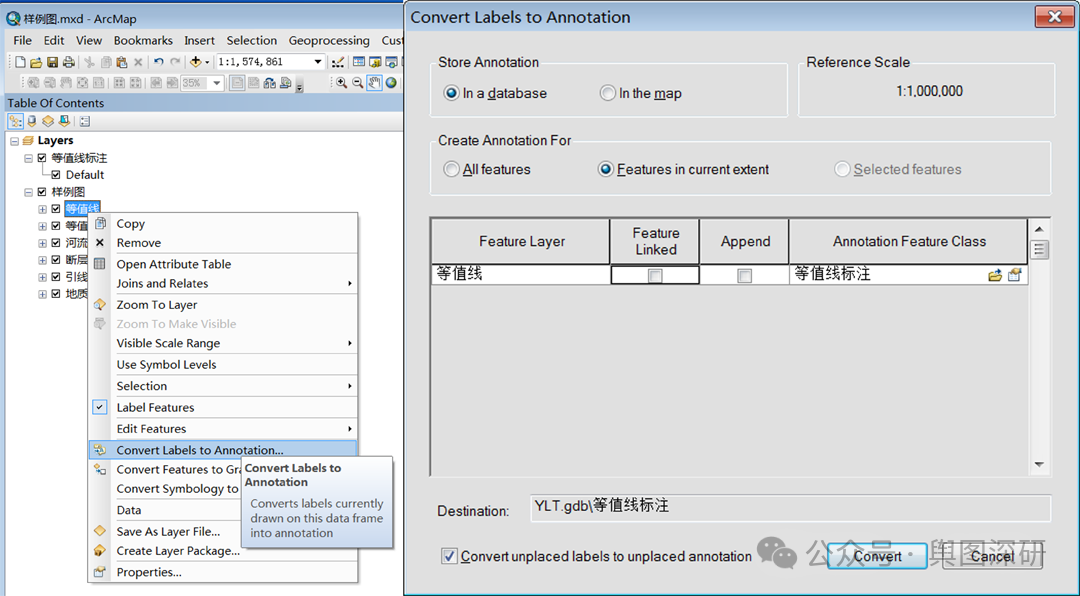

第一步：转换标注为注记
数据框调成出图范围进行标注→右键“等值线”图层→转换标注为注记（一定要选择“当前范围内要素”，防止注记跑偏）→生成“等值线标注”图层。

第二步：生成掩膜面

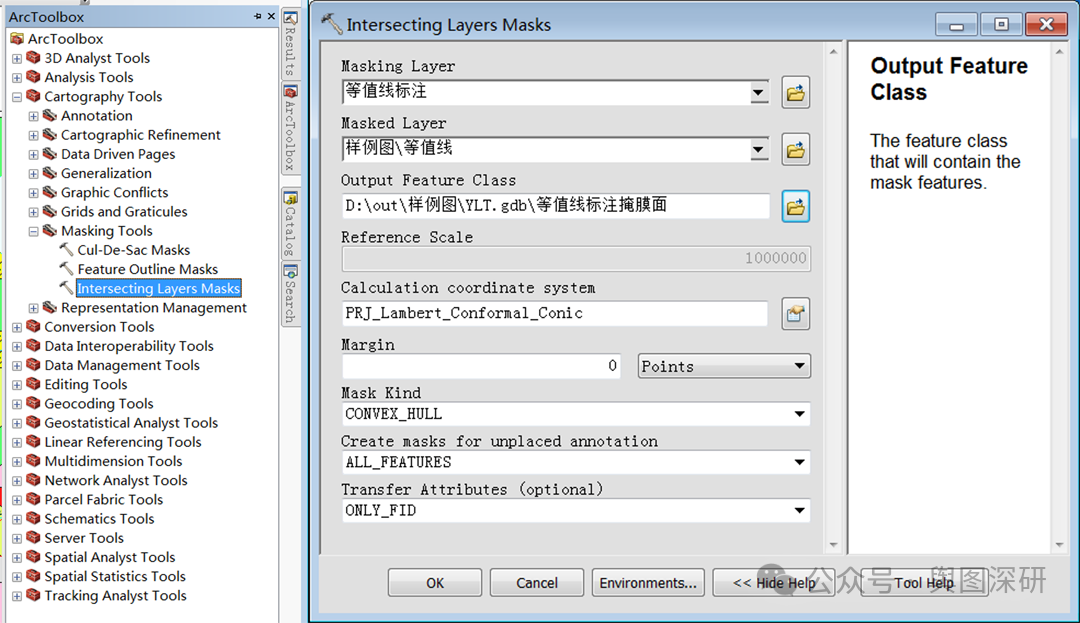

利用制图工具→掩膜工具→要素轮廓线掩膜，生成“等值线标注掩膜面”图层。

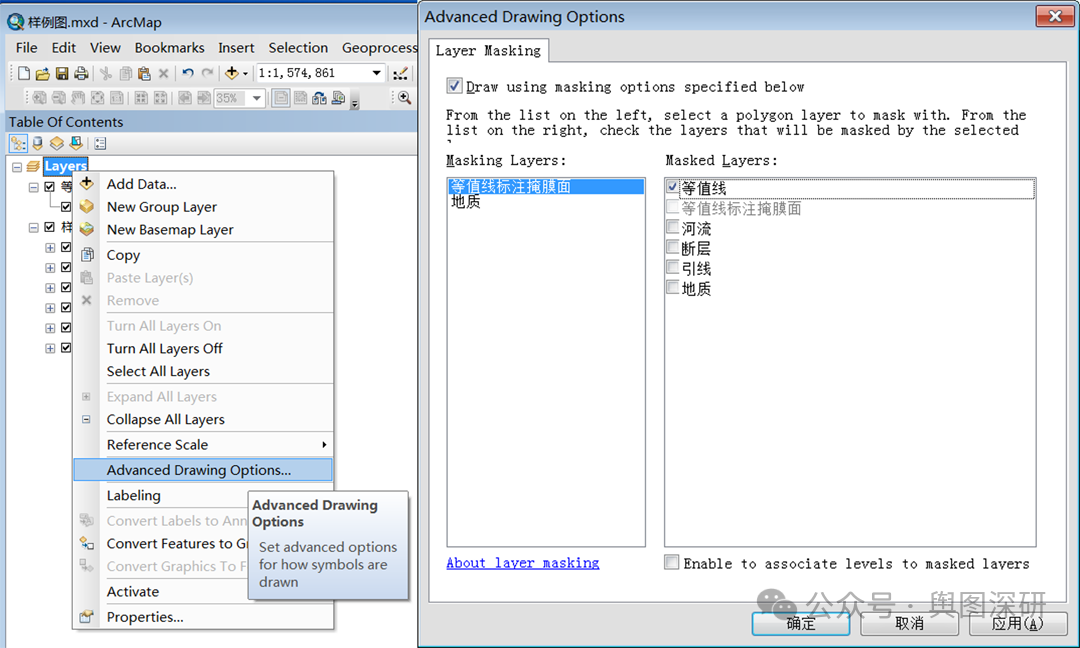

第三步：应用掩膜
右键数据框属性→高级绘制选项，勾选“使用掩膜”。掩膜图层选择“等值线标注掩膜面”，被掩膜图层勾选“等值线”，从而让等值线为文字“让路”。

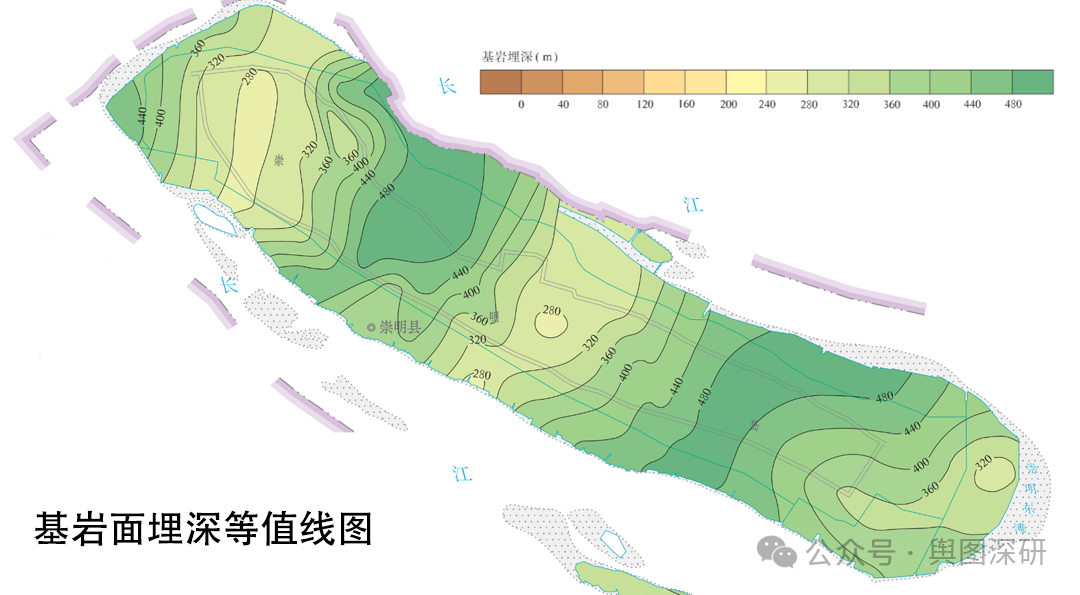

关掉掩膜面的显示，效果如行云流水。

写在最后

地图制作不仅是一门技术，更是一门艺术。很多人忽视了标注，结果让90分的努力毁在了最后10%的细节上。掌握这5种ArcGIS地质图标注技巧，能使你的地图制作水平显著提升。它们能让你的图纸信息层次丰富、重点突出，既符合专业地质制图规范，又具备极高的视觉美感。希望这篇ArcGIS制图技巧指南，能成为你拒绝返工的底气。
