ArcGIS教程：如何制作图例符号边框？符合地质图规范的专业技巧

导读：在专业地质图整饰中，图例符号边框是提升地图规范性的关键细节。本文将详细解析如何在ArcGIS中快速制作带边框的图例符号，解决默认生成图例杂乱无框的问题，只需4步即可提升地质图的专业度与视觉效果。

引言

ArcGIS 作为一款强大的 GIS 软件，为我们提供了丰富的工具和选项来制作专业地图。然而，仅仅依靠软件自带的默认功能往往难以满足我们对美观性的追求。例如，使用ArcGIS图例生成功能可以方便地提取并输出图例，但默认情况下生成的点、线要素图例符号往往孤立显示，缺乏边框约束。当地图图例项较多时，这种布局极易显得杂乱，影响地图整饰效果。

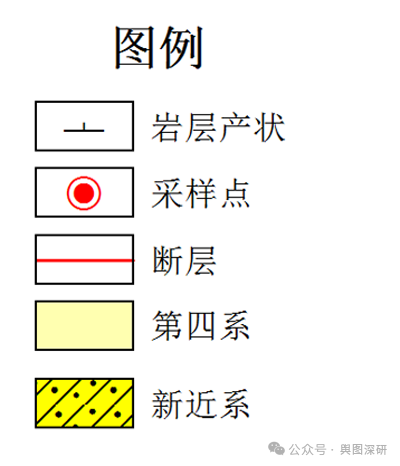

在专业地质图制图规范中，图例的呈现通常如下图所示：无论是点、线、面状要素，其对应的图例符号均带有独立的边框。同时，由于地质要素种类繁多，样式复杂，在增加边框后，图面布局显得整齐划一，地图的专业度也瞬间提升。

你是否也遇到过这种情况：ArcGIS生成的图例符号由于缺少边框，而导致地图成品看起来不够专业？本教程将教你利用ArcGIS软件，通过简单的图形转换操作，生成符合地质规范的专业图例。

操作步骤

1、添加初始图例

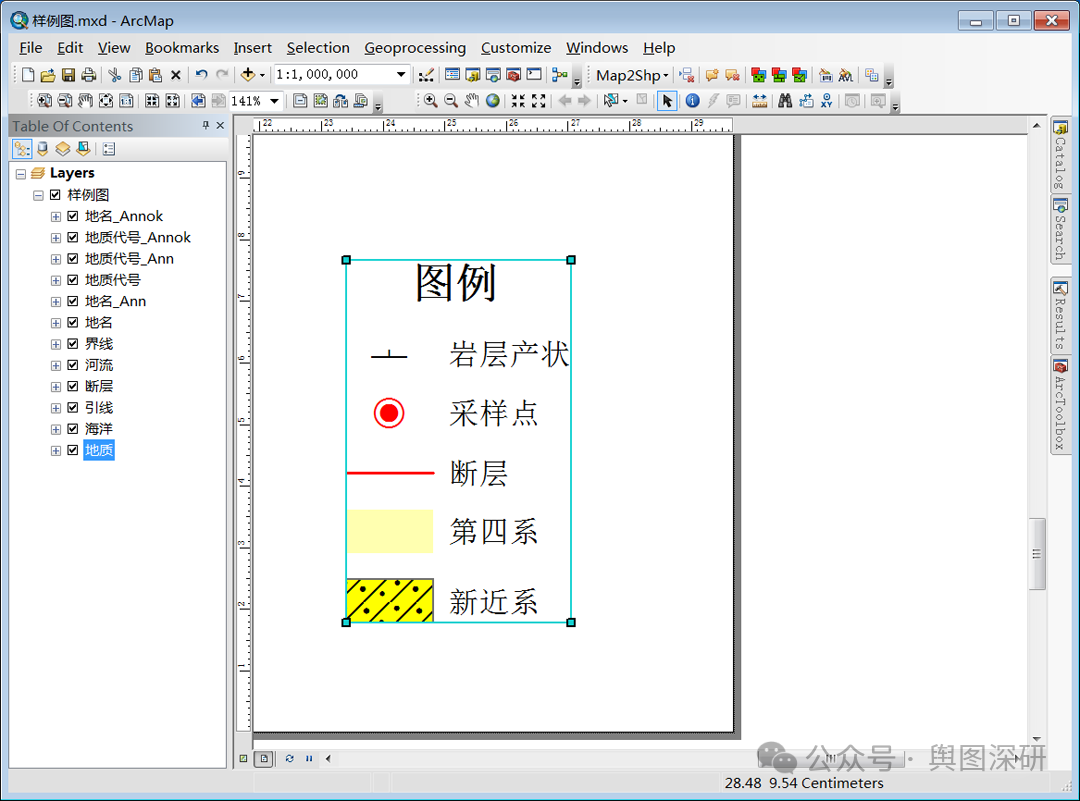

首先，在ArcGIS布局视图（Layout View）中，按常规方式调用自动生成功能。
操作路径：点击菜单栏的“插入” -> 选择“图例”项，完成初始图例的添加。

2、图例转为图形

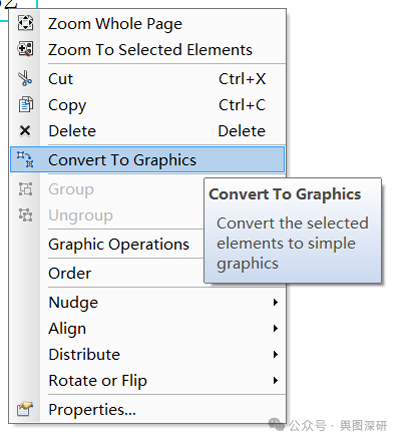

选中刚刚生成的图例对象，点击鼠标右键，在弹出的菜单中选择“转为图形”（Convert to Graphics）。
注意：这一步是将动态图例转换为静态图形的关键，只有转为图形后才能进行后续的打散和边框调整操作。

3、取消分组（打散元素）

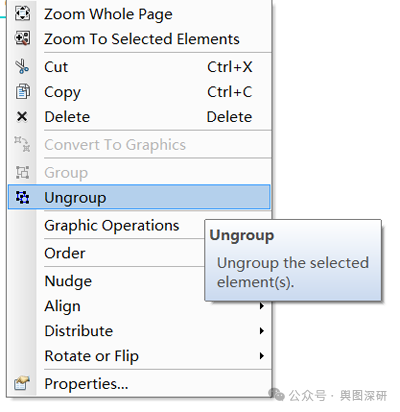

保持图例处于选中状态，再次右键，选择“取消分组”（Ungroup）。这是第一次取消分组。

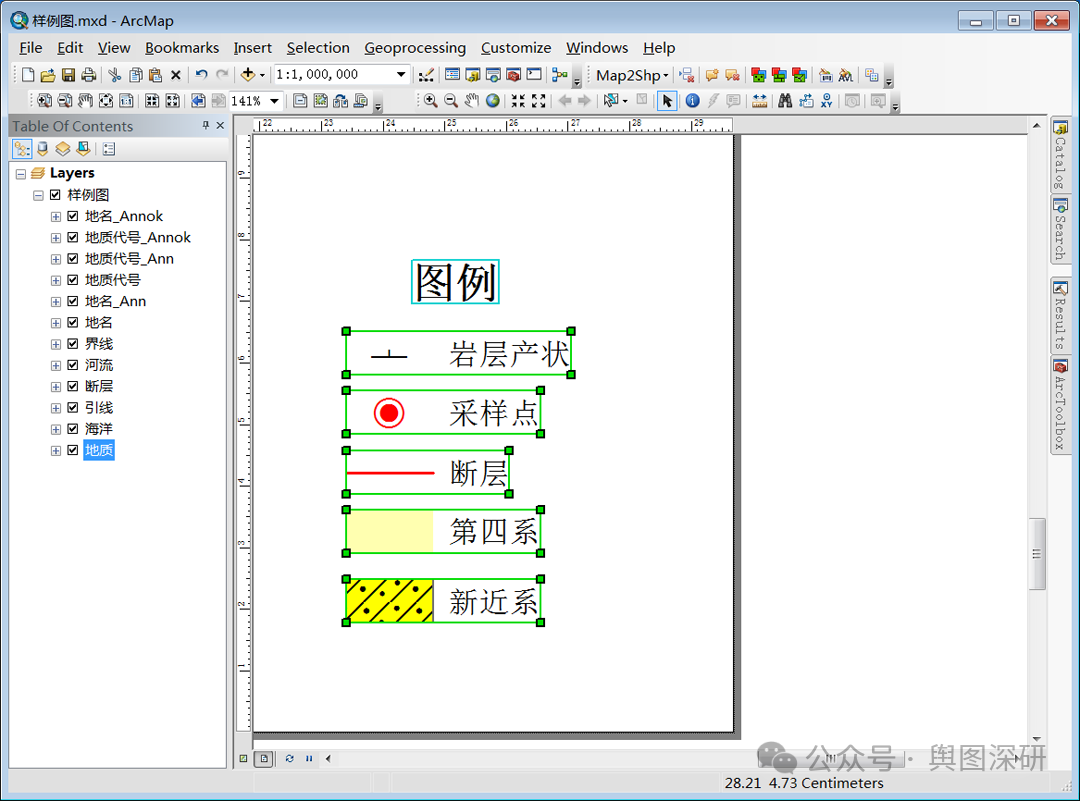

此时，框选所有要素可以看到，图例的整体边框、填充背景以及内部的图例项已经分离，但单个图例项内部的“符号”和“图层名称”仍然捆绑在一起。

接下来，框选所有的图例项，执行第二次取消分组。

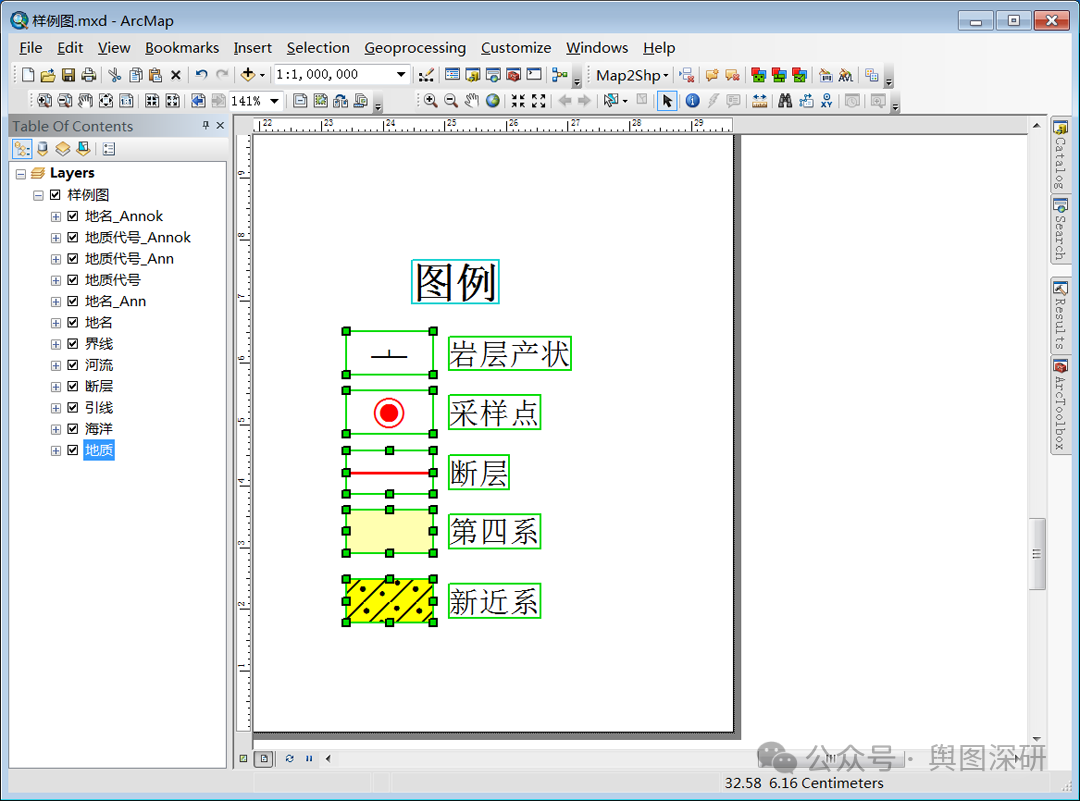

此时，符号和图层名称彻底分离，所有元素（包括点、线符号）都变成了独立的图形对象，为单独添加边框做好了准备。

4、调整符号边框样式

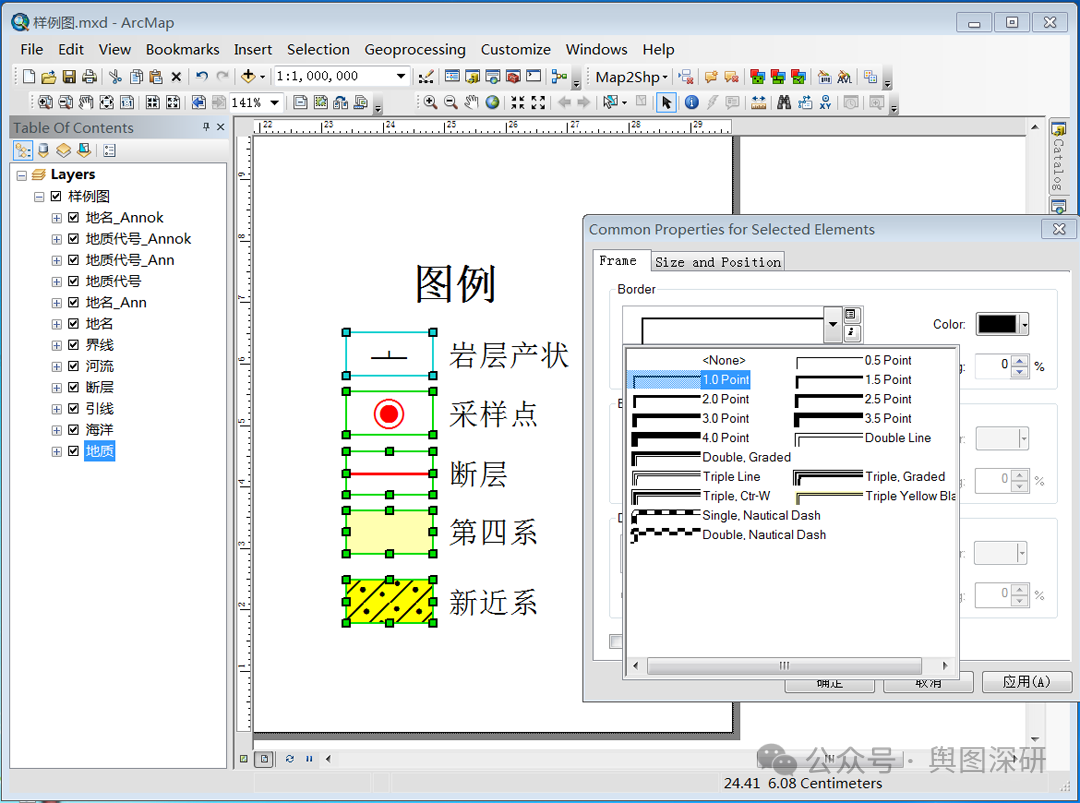

利用选择工具，框选所有的图例符号（注意不选中文字）。点击右键进入“属性”，切换到“框架”选项卡。 在这里，你可以调整边框的样式、颜色和线宽。设置完成后，所有选中的符号将被加上统一的边框。

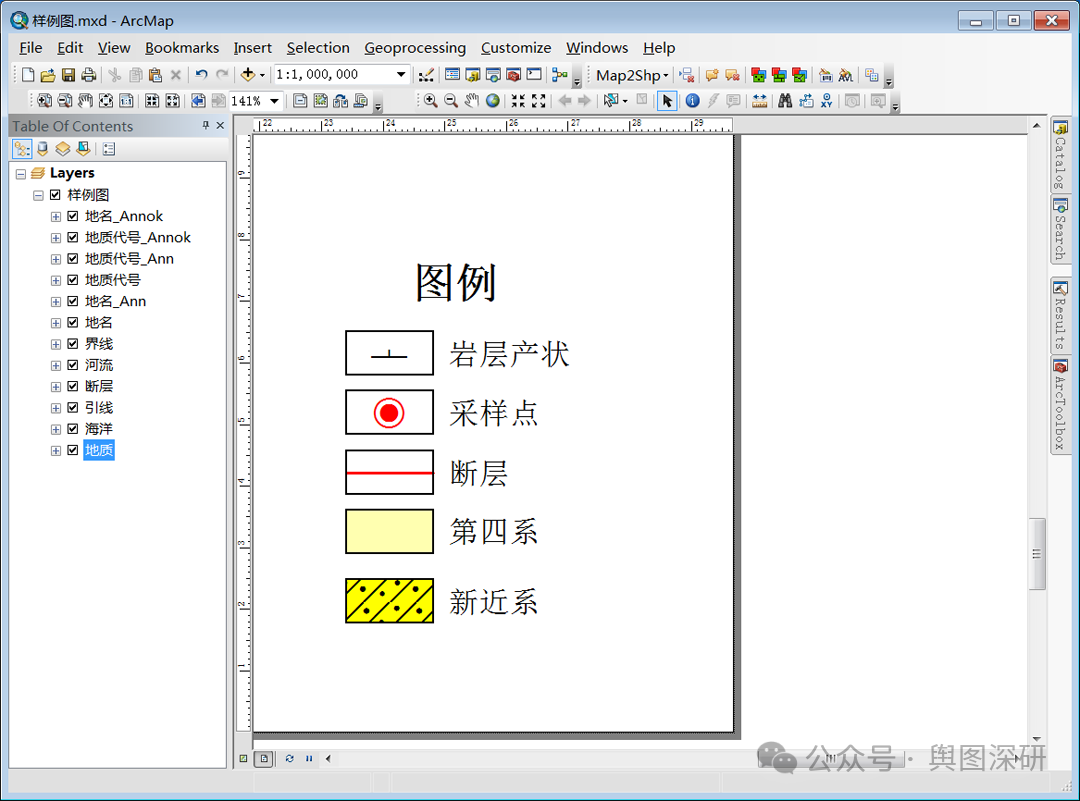

最终呈现的效果如下图所示，加上边框后的图例符号排列整齐，地质图的专业感跃然纸上。

写在最后

掌握ArcGIS图例符号边框的制作技巧，是提升地质图整饰质量的重要一环。通过图形化、要素分解和样式编辑，我们可以轻松突破软件默认限制，实现符合行业规范的地图设计。
