一张应急汇报地图，从 MapGIS 到 ArcGIS 只要三步
引言
领导下午要一张汇报图，数据在 MapGIS 里，汇报要用 ArcGIS。不是出版，不是归档，就是投到大屏上讲十分钟——图上的点、线、面颜色对、类别分得清就行。
这种活，你可能也接过不少。图不重画，数据转过去，可打开一看：所有要素挤在一层，颜色和样式全没了。重新逐图层配符号？图有二三十层，下班前根本弄不完。
其实，这类「要求不高、要得要急」的转换，有一条专门的轻量路线：不追求符号一模一样，先把图形的基本面貌恢复出来。用 Map2Shp 的 AVL 图例方案，三步就能完成。
先想清楚：这条路适合谁
AVL 是 ArcView 3.x 的图例文件，存放图层的图例信息。Map2Shp 借助这种格式，把 MapGIS 图元的可视表达参数「打包」带过去，在没有跨平台匹配符号库的情况下，恢复图形的基本面貌。
它能恢复什么，说得很具体：
点状符号的类别、大小、颜色； 线状符号的类别、线宽、颜色； 面状符号的类别和填充颜色。
它不适合什么，也说清楚：原图规范程度较高、转换结果要达到出版级图示表达要求的场景。那种活，请走制图表达迁移的完整方案。
一句话：这是应急通道，不是精装路线。定位对了，它就是最省事的选择。
第一步：转换成果图件，生成 AVL 图例
在 Map2Shp 中打开 MapGIS 成果图转换，点击「生成AVL图例」按钮，启动向导式转换，依次走完「空间参考」「图元参数」「输出设置」三步。

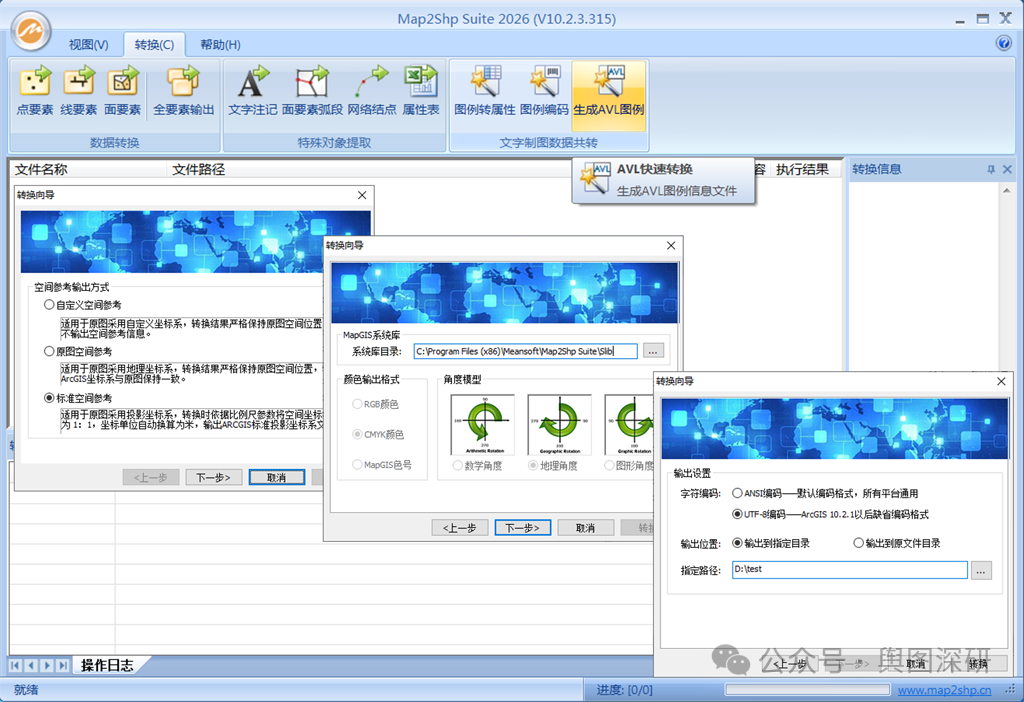

AVL转换向导界面
软件会批量输出所有点、线、面、注记文字图层，把图元参数信息保存为 ArcView 3.x 图例文件（*.AVL），同时在属性结构里增加图例索引字段 M2S_AVL。
第二步：ArcGIS中导入图例参数，批量符号化
在 ArcGIS Pro 里加载转换结果，打开 Map2Shp 符号化工具。
要填的只有三项：「AVL 图例文件路径」，系统会自动搜索该路径下与图层同名的 AVL 文件，一次性完成所有图层的批量符号化。「匹配字段」（就是上一步写入的 M2S_AVL），以及符号「旋转角度」字段——角度模型默认是地理角度。
确认之后，工具对整个图层批量执行符号化。几秒钟后，图层列表里就出现了分类好的图例。

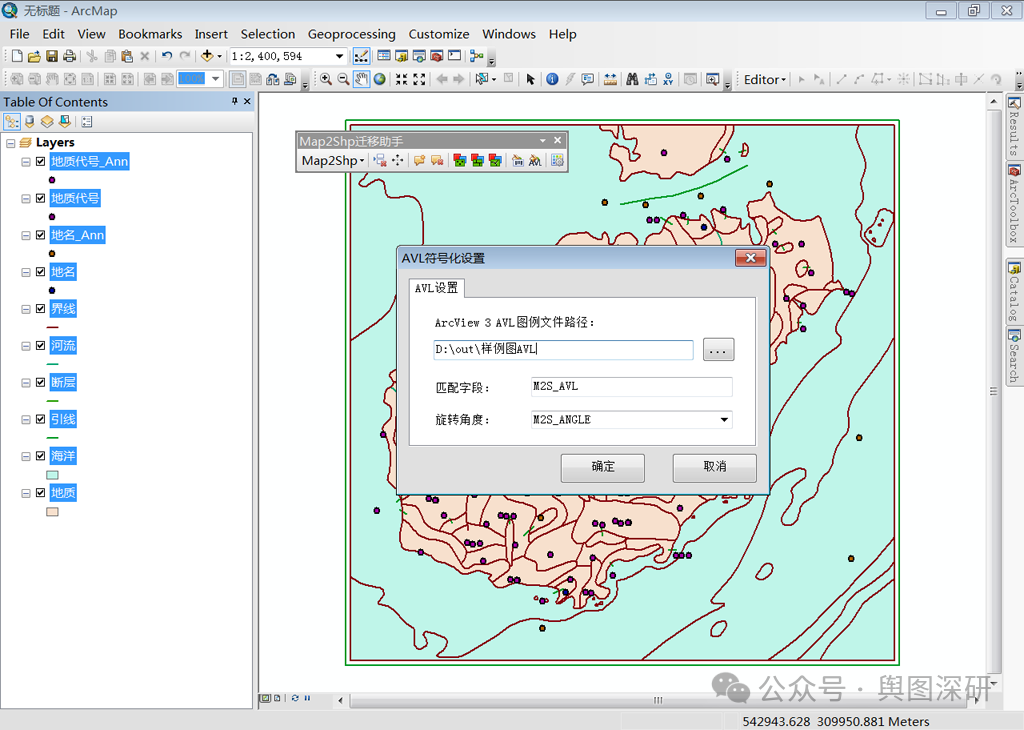

AVL批量符号化工具界面
要知道，常规 ArcGIS 下做 AVL 符号化，每个图层都要手工走好几步。二十个图层就是二十遍。这一步省下的，都是实打实的重复劳动。
第三步：按需完善图例符号
上一步完成后，类别、颜色、大小都对了，但符号和线型还是默认样式——离「看得像」还差最后一脚。

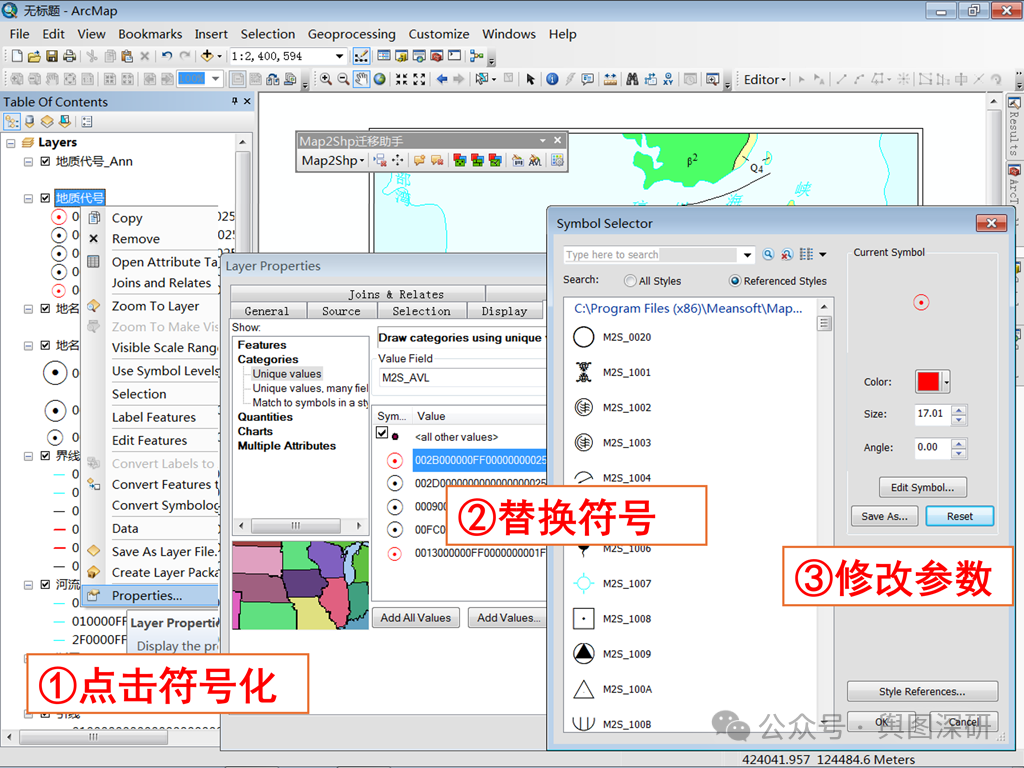

双击图例符号，在符号选择对话框（Symbol Selector）里选定合适的 ArcGIS 符号，需要的话顺手改一下大小、颜色等参数，确定，完成。
手动替换符号操作截图
经过上述流程，我们实现了从MAPGIS到ArcGIS的跨平台迁移。不仅空间数据准确无误，制图效果也快速还原。

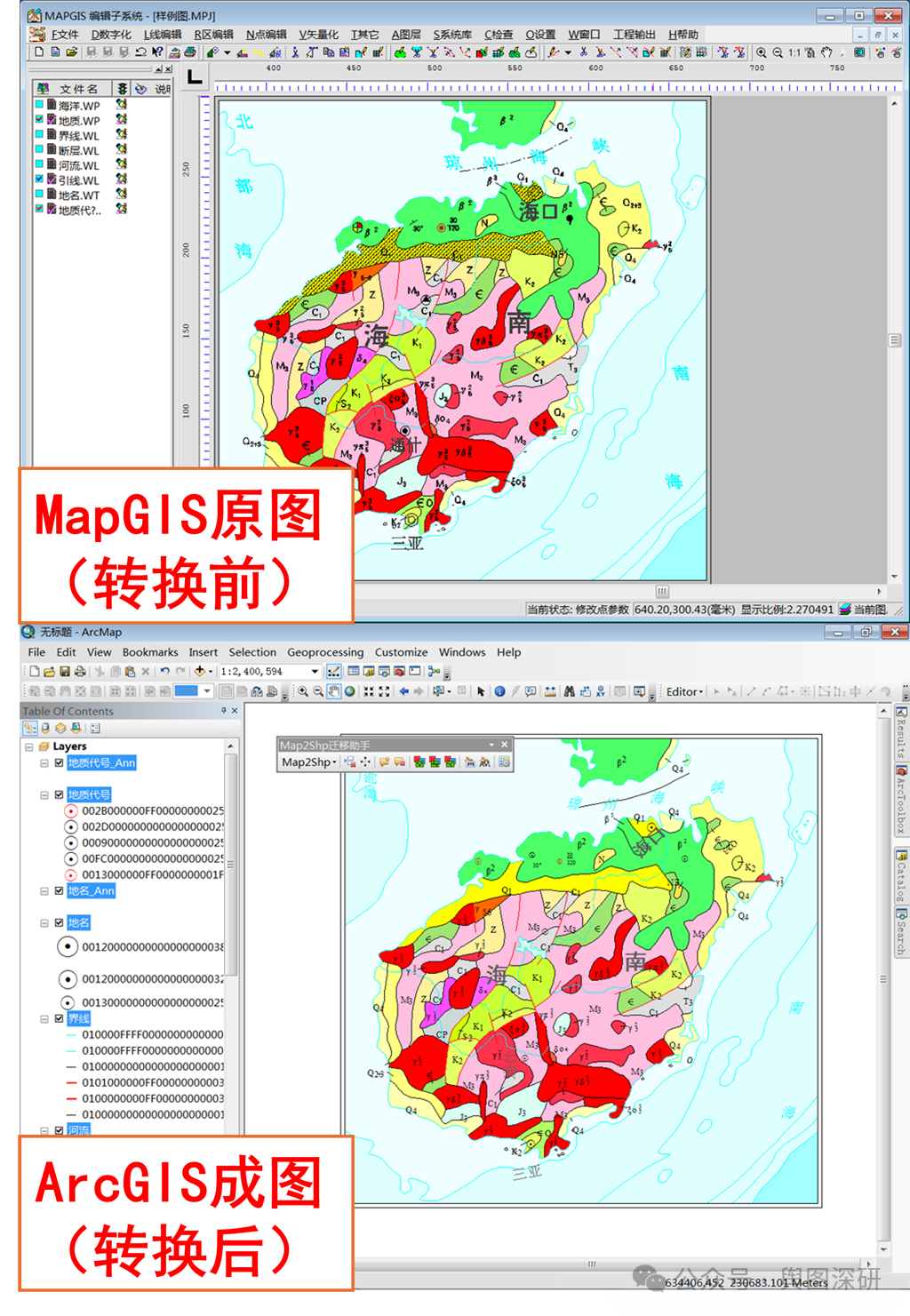

AVL转换前后效果对比图
最后，再交代两句实话
这套 AVL 路线，解决的是「快」的问题：点线面的类别、大小、颜色批量恢复，个别符号手动替代，一张应急图从数据到成图，流程顺滑快捷。
它解决不了「精」的问题：复杂线型的细节、出版级的符号还原度，不在它的能力范围内。真遇到这种需求，请用图例编码加制图表达的完整迁移方案，我们之前写过，后台回复关键词也能找到。
工具的价值，是让合适的人在对的场景里少加班。弄清自己的需求是「应急」还是「精修」，比选哪个工具更重要。
原文链接：微信公众号【舆图深研】
