使用Map2Shp转换MapGIS文件时的投影与坐标单位如何设置

使用技巧6年前 (2019-06-25)5272

每款GIS软件都有完备的投影变换功能,但不同软件所能支持的投影系统不完全一致。在MapGis坐标投影信息中有比例尺的概念,而ArcGIS软件空间参考信息则无此定义。Map2Shp软件在进行格式转换过程中,将尽最大可能保持原数据的精度与投影类型。

MapGIS格式文件转为ArcGIS文件需要注意以下问题:

一、原文件必须具有正确坐标投影信息

首先用户要保证自己的数据具有正确的MapGIS坐标投影信息,才能够顺利转换。

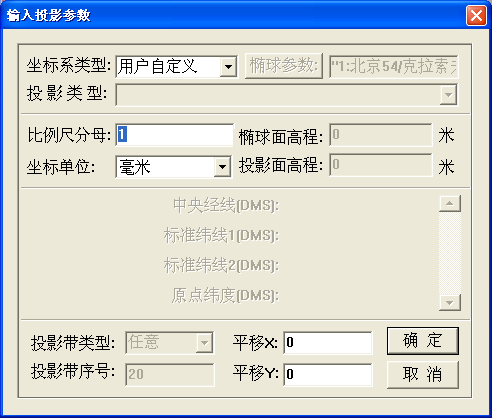

但我们经常会遇到MapGIS无投影或投影错误的情况。如图MapGIS文件坐标系类型为“用户自定义”。

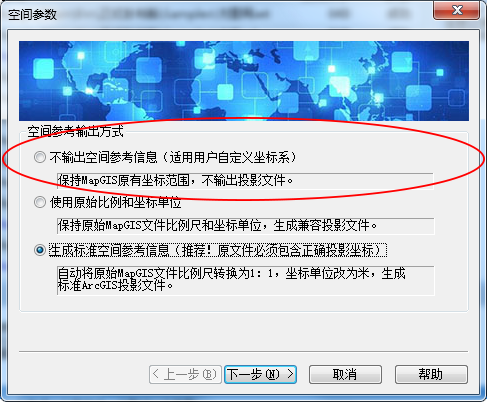

此时Map2Shp是无法正确识别投影信息,无法做到与ArcGIS匹配转换,因此建议转换时空间参考输出方式选择“不输出空间参考信息”,


此时转换结果不含空间参考,数据坐标范围与原图完全一致,ArcGIS下打开为PRJ_UNKNOWN(未知投影)。

如需后续处理,用户需要掌握地理空间参考转换相关知识,并了解不同软件平台下空间参考定义方式的异同,便于在ARCGIS平台下重定义数据空间参考信息。

二、MapGIS原图投影信息为地理坐标系

MapGIS原图投影信息为地理坐标系,坐标单位为必须为度,不支持其他坐标单位的匹配转换。

建议使用“原始比例和坐标单位模式转换

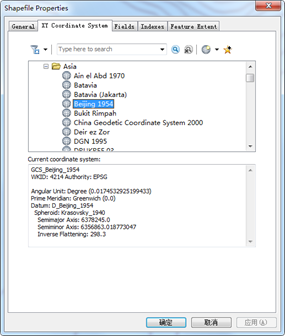

地理坐标系下无比例尺,转换结果与MapGIS的空间参考信息一致,坐标单位为“度”,ArcGIS下可正确识别

三、MapGIS原图投影信息为:投影平面直角——高斯-克吕格(横切椭圆柱等角)投影。

例如比例尺为“1:250000”,坐标单位为“毫米”如图。

这种情况很容易造成困惑,且常出问题。因为MapGIS软件面向制图出版,投影信息中直接包含了比例尺概念。

而ArcGIS中一个坐标单位固定代表实地1m,而MapGIS中在比例尺为1:1且单位为米的时候一个坐标单位代表实地1m。

所以,若当前投影坐标为设备坐标即单位为毫米,要转换到ArcGIS的正常坐标,即一个坐标单位代表实地1m,需要将原图坐标缩小1000倍,这样转换出来的结果才能作为ArcGIS文件正确使用。

此时建议使用“生成标准空间参考信息”选项来转换坐标投影信息。

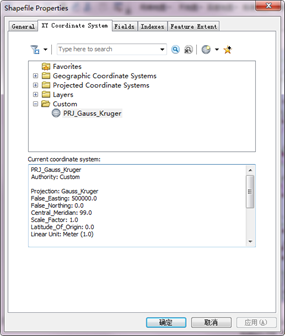

转换结果比例尺自动变为“1:1”,坐标单位转换为“米”,数据坐标范围相应缩放,生成标准的ArcGIS空间参考信息。
